マイスターコントローラーにセンサーを6個以上接続可能なことが確認できた

2012/07/01

JAM2012まであと1ヶ月半。

今年は出山信号場と早川橋梁、引込沢橋梁が増える予定です。

そして昨年同様、自動運転をさせる計画です。

マイスターコントローラーにはセンサーを繋ぐコネクターが6個分しかありません。

箱庭駅長さんが作ってる早川橋梁では登山電車をゆっくり通過させたいので、鉄橋の前後にセンサーを設置しています。



しかし1台当たりのせんさーの数が7個になってしまうのです。

マイスターコントローラーを作った当初から多分いけるんじゃないかなぁとは思っていたものの

必要性にかられなかったのでトライを棚上げしてきましたが、とうとうと言うかなんと言うか必要性に直面したのでトライしました。

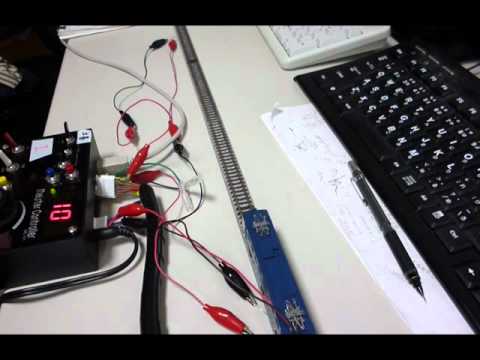

YouTube Preview Image

CDsを直列に繋いでマイスターコントローラーのセンサー端子に接続しました。

一筆書きのように。

ファイントラック2本を繋げてその両端にCDsを取り付け、単純往復運転させました。

結論としては問題なく動きます。



プログラムは以下です。

W
NEST 3
RAIL A-R
SPEED 10
TIMER 0.5
SPEED 20
TIMER 1
CDS 3
SPEED 0
TIMER 3
RAIL A-F
SPEED 10
TIMER 0.5
SPEED 20
TIMER 1
CDS 3
SPEED 0
TIMER 3
END



上のプログラムを見てもらえば判りますが、両端のCDsはどちらも CDs 3 となってます。

コツとしては・・・、

車輌がセンサーから完全に離れてから次のセンサー命令実行するように場合によっては TIMERを入れる必要があるってことです。
