プログラムコントローラー CDsセンサー取り付け事例と動作の様子 | |||

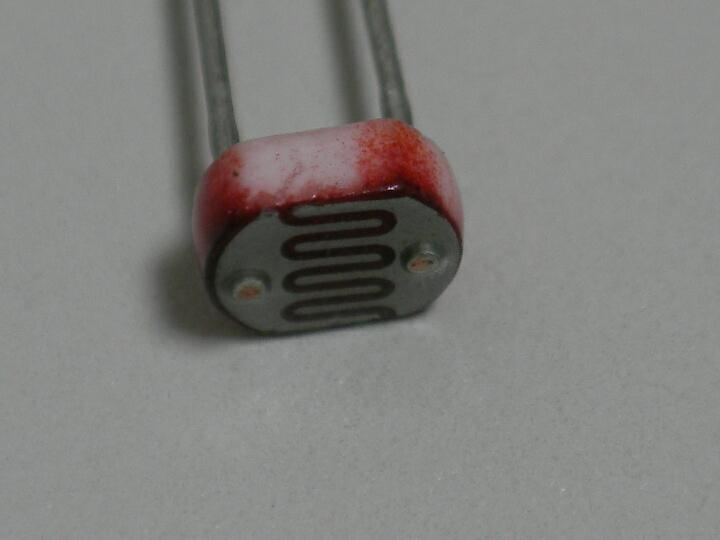

CDsです。 型式はMACRONのMI5527です。価格は40円から50円です。 大きさは直径5mmほどです。 電子パーツショップで手に入ります。 コントロールプログラムはコントローラーに組み込んでありますので、他に必要なのはセンサーとコントローラーを繋ぐ配線材だけです。 |
|||

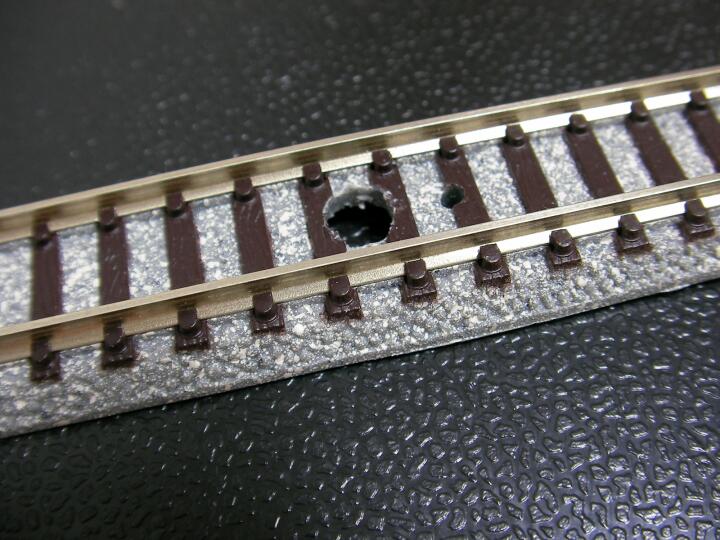

道床に直径5mmの穴を明けます。 今回はファイントラックに取り付けます。 |
|||

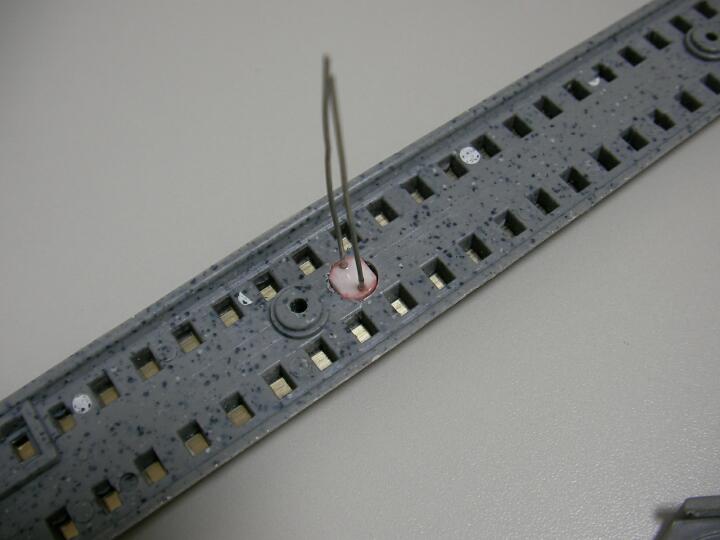

CDsがスッポリはまります。 完成したレイアウトに組み込む場合は5mmの穴を貫通させて上から差し込むといいと思います。 固定はゴム系接着剤がいいでしょう。 |
|||

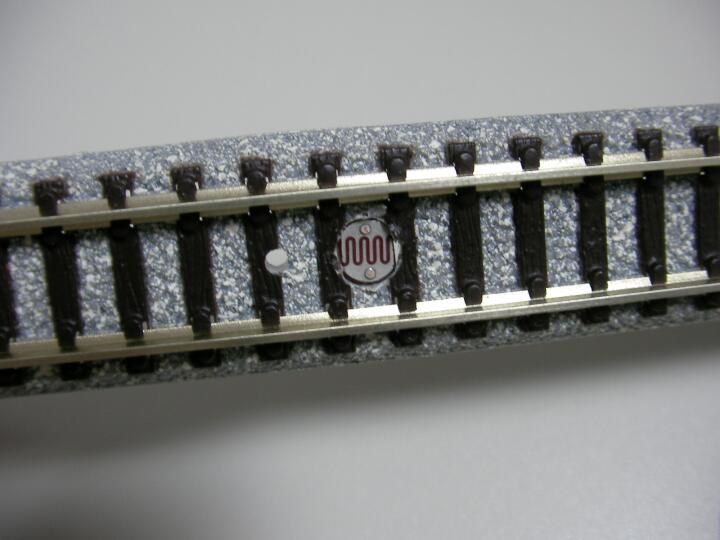

上から見るとこんな感じになります。 |
|||

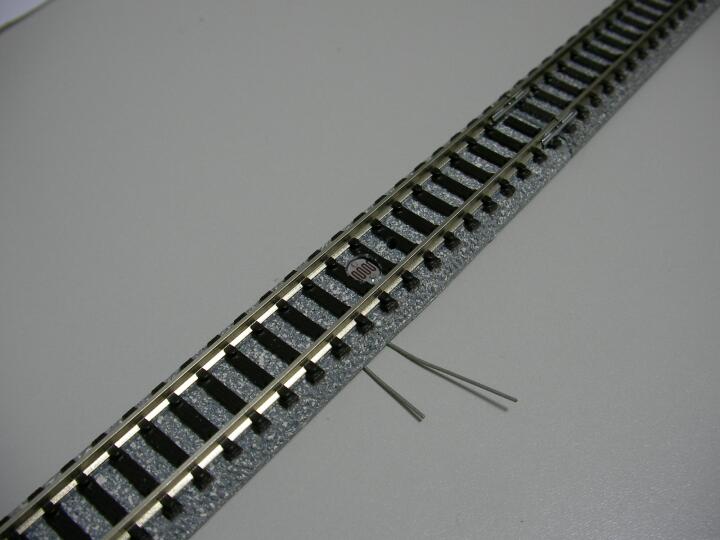

CDsの足をまげて横に出しました。 |
|||

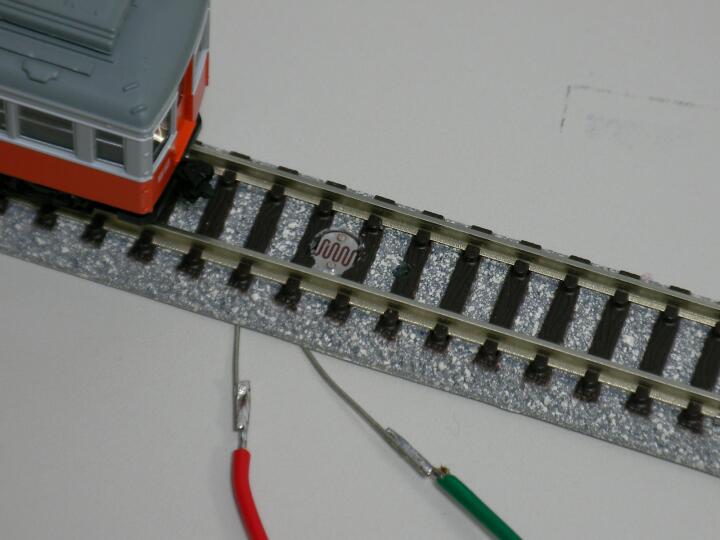

コントローラーと結線しました。 センサーが以外に目立たないです。 フロアレイアウトの場合はこんな感じになりますかね。 風景付きレイアウトの場合はセンサーの足を真下に抜く感じになると思います。 |
|||

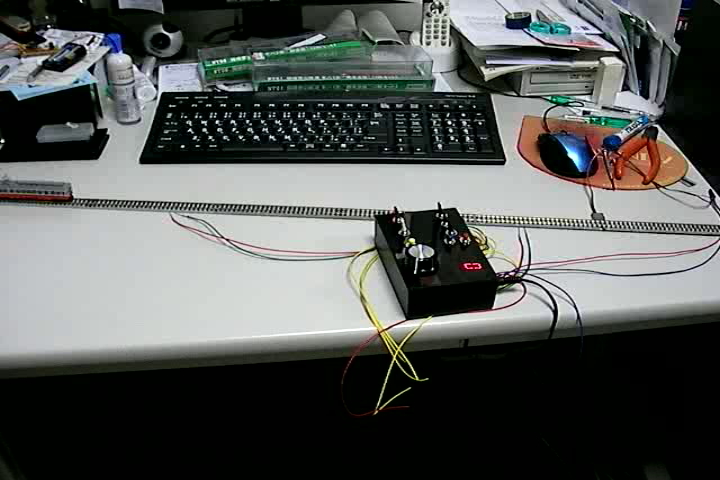

走行の様子です。 | |||
